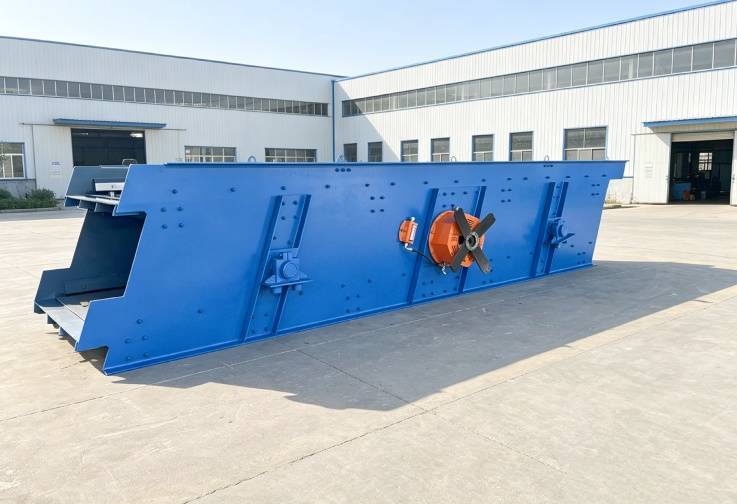

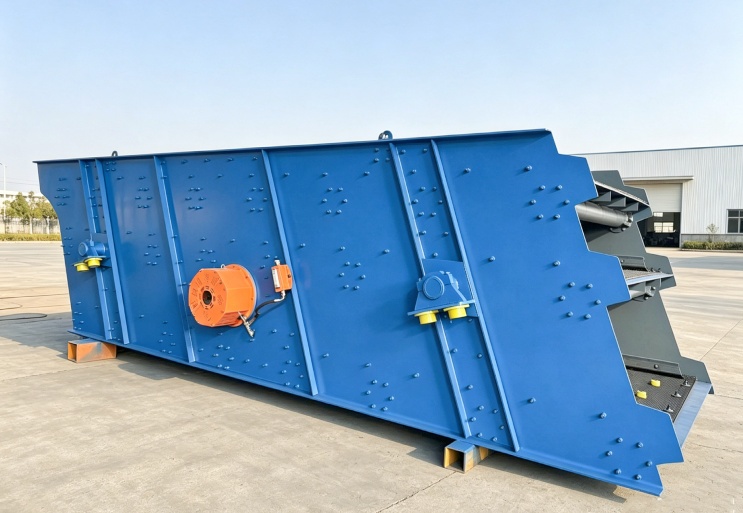

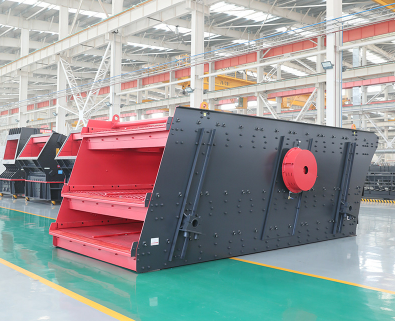

什么是圓振動篩？

圓振動篩因其因其運動軌跡近似于圓所以叫做圓振動篩，簡稱圓振動篩，是一種多層數、多型號的振動篩。 它采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全，廣泛應用于選礦、選煤、建材、電力、化工等大型生產線上的物料篩分、過濾、除雜、分級。

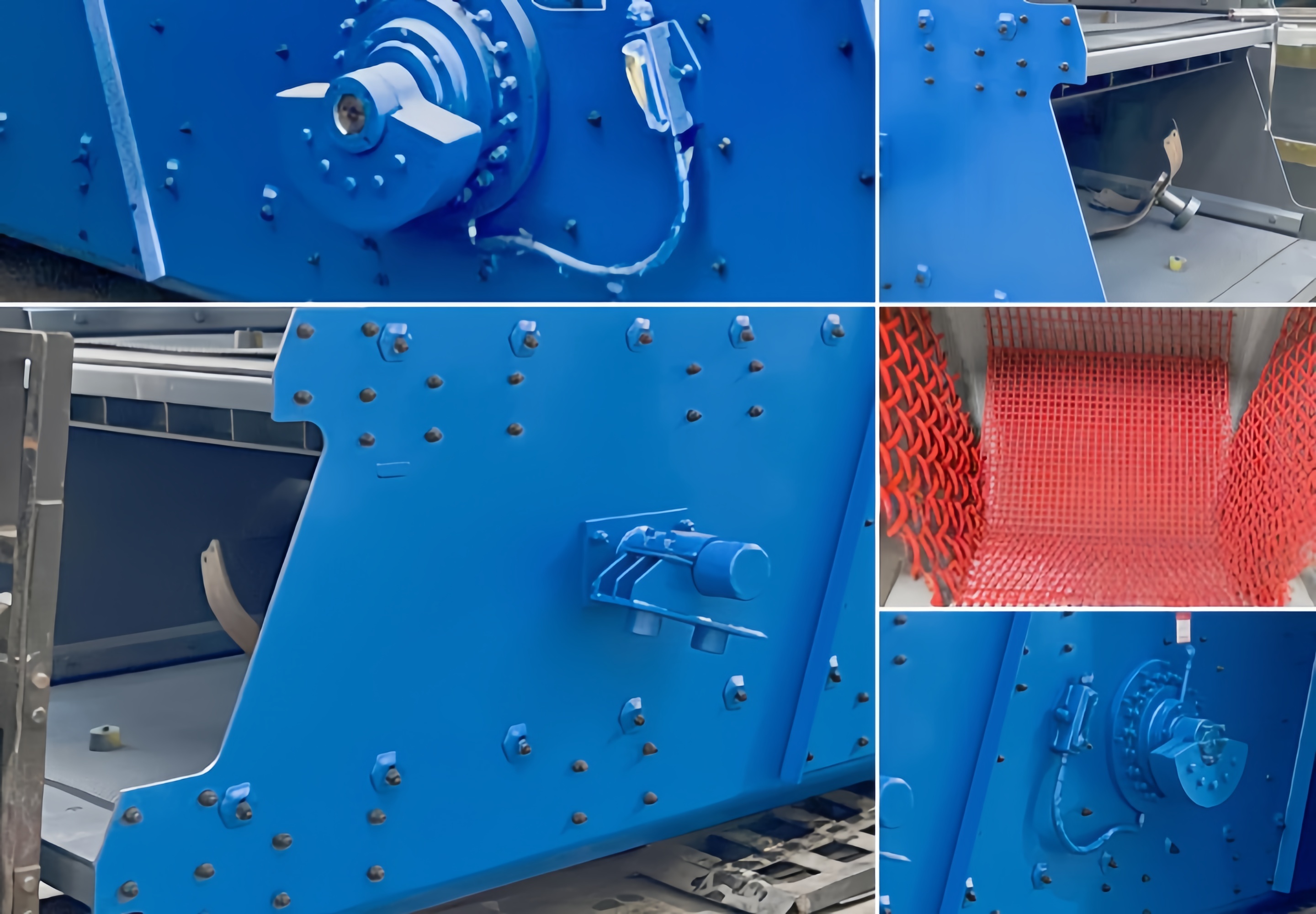

細節展示

圓振動篩的產品特點有哪些？

礦用圓振動篩是礦山篩分主流設備，運行軌跡穩定、結構堅固耐用，承載力強可適配大塊重料篩分作業，處理量大、篩分效率高，不易堵網卡料，適應干濕多種礦石物料，實用性與性價比突出。

效率高：網孔在3-50mm之間，處理量可達250t/h。

密封好：全封閉式解夠避免物料出現溢散現象，能耗低。

堅固耐磨：精選高強度的鋼材制成，耐磨耐用長。

連續生產：工業級產品質，支持24小時不間斷工作。

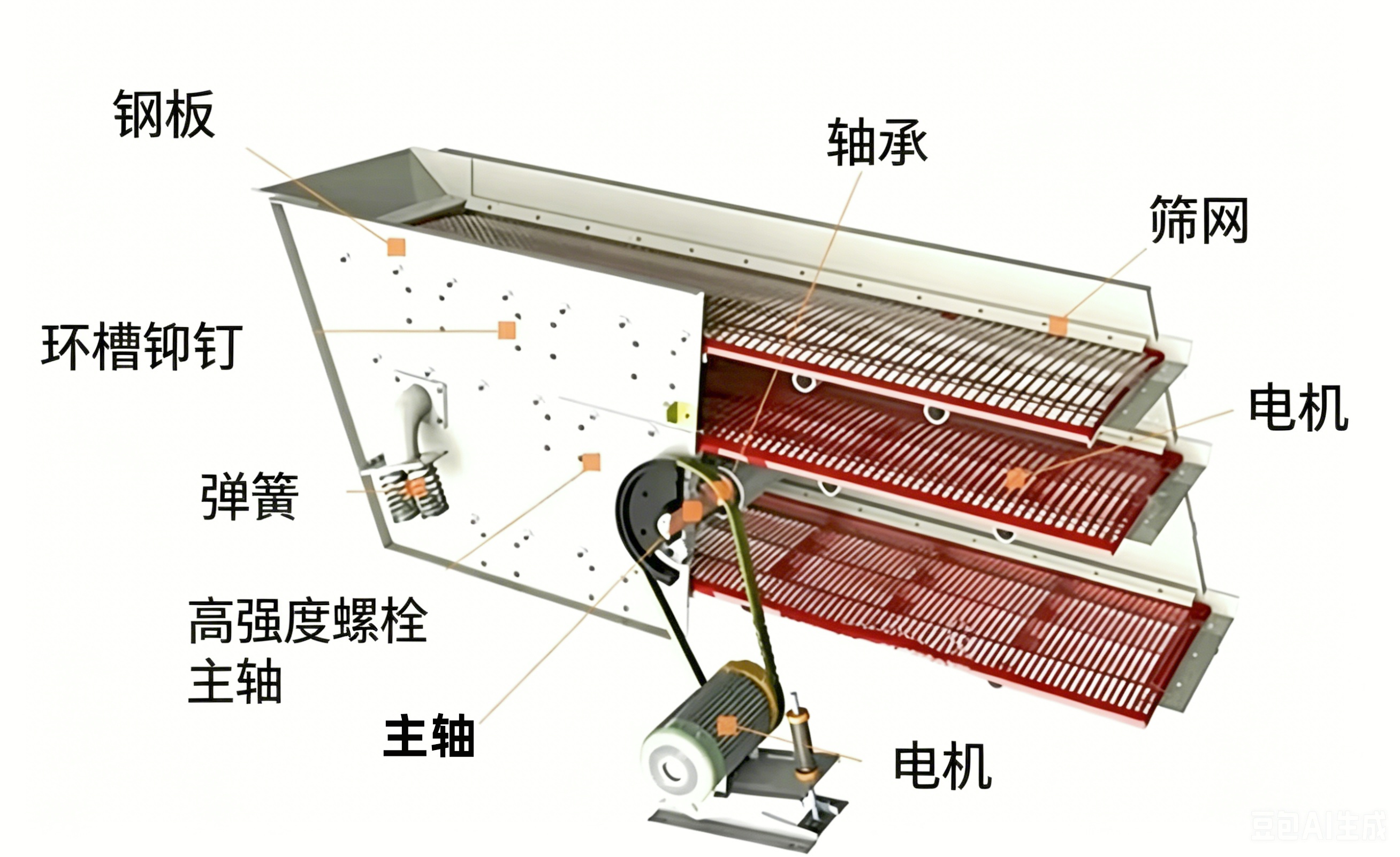

圓振動篩組成結構有哪些？

圓振動篩由激振器、篩箱、篩網、振動器、隔振裝置、底座及支承裝置組成。

激振器：以產生激振力的重要裝置，從而對物體進行振動和篩分。

篩箱：一方面限制了物料的運動面積，另一方面配合蓋子可以防止灰塵的進入，也可以防止粉粒物料在篩分時的擴散。

隔振裝置：隔絕噪音。

底座：支撐整個篩機。

圓振動篩技術參數

型號	篩面參數				給料粒度	處理量(t/h)	雙振幅	電動機		單點動負荷(N)	動負荷(N)
	層數	面積(m²)	傾角(度)	孔徑				型號	功率
YK1230	1	3.6	15-30	3-50	≤200	220	6-10	Y160M-6	7.5	440	2200
2YK1230	2	3.6	15-30	3-50	≤200	220	6-10	Y160L-6	11	732	3660
YK1530	1	4.5	15-30	3-50	≤200	250	6-10	Y160L-6	11	720	3600
2YK1530	2	4.5	15-30	3-50	≤200	250	6-10	Y200L1-6	18	1154	5770
YK1545	1	6.75	15-30	3-50	≤200	300	6-10	Y180L-6	18	845	4225
2YK1545	2	6.75	15-30	3-50	≤200	300	6-10	Y200L1-6	22	1360	6800
YK1845	1	8.1	15-30	3-50	≤200	350	6-10	Y180L-6	18	936	4680
2YK1845	2	8.1	15-30	3-50	≤200	350	10-15	Y200L-6	22	1570	7850
YK2045	1	9	15-30	6-100	≤200	450	10-15	Y200L-6	18	987	4935
2YK2045	2	9	15-30	6-100	≤400	450	10-15	Y250L-6	22	1593	7965
YK2060	1	12	15-30	6-100	≤400	550	10-15	Y200L-6	18	1339	6695
2YK2060	2	12	15-30	6-100	≤400	550	10-15	Y250L-6	30	2149	7590
YK2460	1	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	22	1518	9545
2YK2460	2	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	37	2107	10535

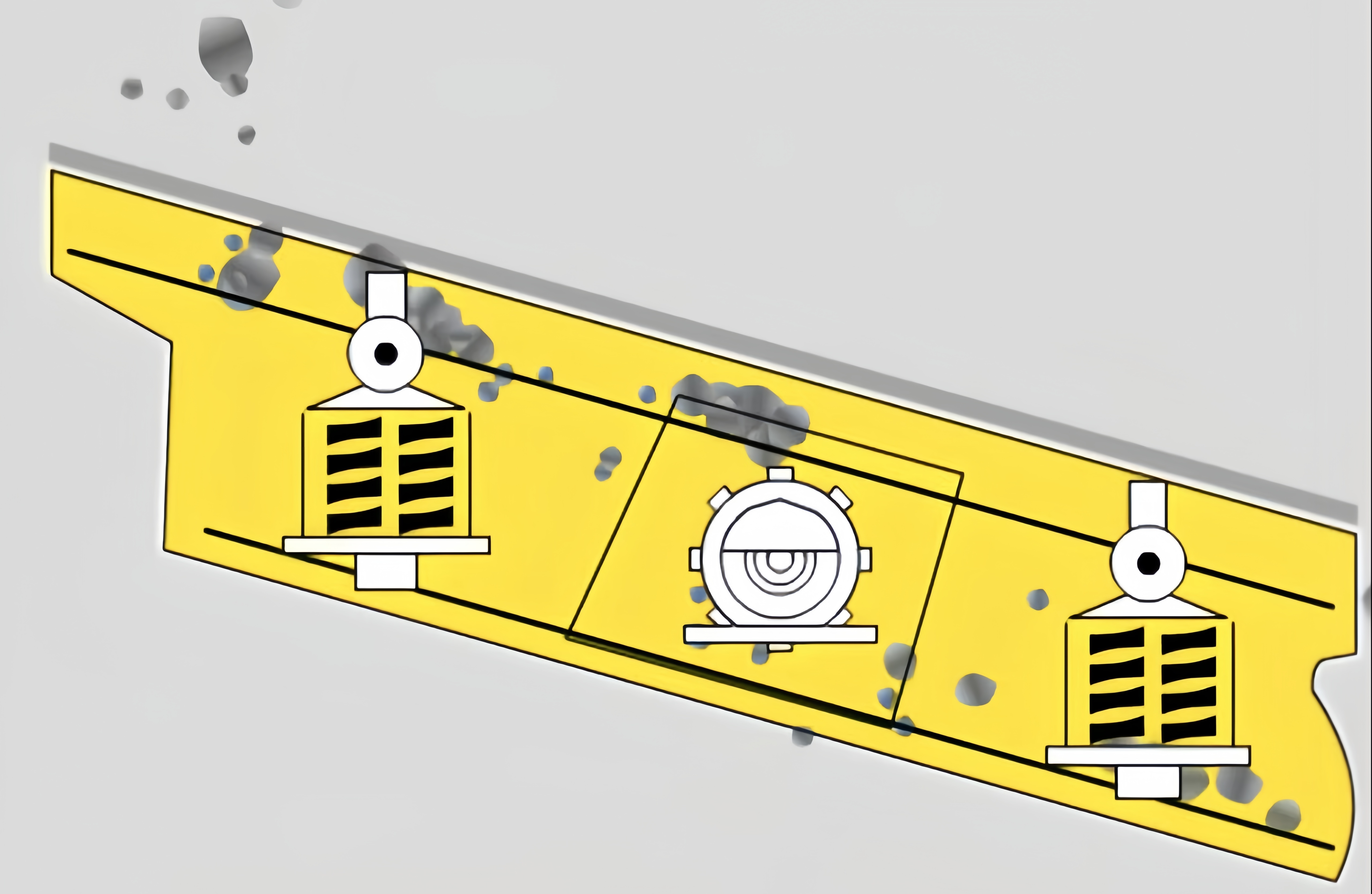

圓振動篩是如何工作的？

圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，通過振動電機經三角帶使激振器偏心塊高速旋轉，運轉的偏心塊產生很大的離心慣性力，迫使篩箱產生一定振幅的圓運動，傾斜篩面上的物料在受到篩箱傳給的沖量下而產生連續的拋擲運動，物料通過篩網透篩，從而達到分級的目的。

圓振動篩應用場景有哪些？

礦用圓振動篩是礦山破碎篩分與選礦的核心設備，運動軌跡為圓形，處理量大、抗沖擊強，適配各類金屬非金屬礦及煤炭的分級、預篩、脫水、脫介等場景。

金屬礦山：主要承擔礦石篩分分級核心工作。可在礦石破碎前完成原礦預篩分，分離細粒物料，有效減輕破碎機作業負荷、提升整體生產效率；同時可對粗碎、中碎后的礦石進行多級粒度分級，篩選出不同規格物料。

煤炭行業：主要可對原煤進行精準分級，區分塊煤、末煤、粉煤等不同規格煤炭物料；可配套跳汰、重介洗煤工藝，完成煤炭脫水、脫介作業，降低煤炭含水率與介質損耗；同時能夠有效分離煤炭中的矸石雜質，凈化原煤物料，從源頭提升煤炭成品質量，滿足工業用煤標準。

非金屬礦山：針對石灰石、花崗巖、砂石等非金屬礦山及建材原料加工場景，圓振動篩是骨料標準化生產的關鍵設備。可對破碎后的石料進行精準分級，加工出0–5mm、5–10mm、10–20mm等各類規格砂石骨料，廣泛應用于混凝土、預制件等建材生產

產品安裝

? 裝前檢查

圓振動篩在安裝前先按照裝箱單檢查零部件是否齊全和損壞，其中振動器自出廠日起，若超過六個月時，必須重新拆洗和組裝，并換上清潔的潤滑油。

? 按圖安裝

1、按照圓振動篩安裝圖進行設備安裝，其中支承底架必須水平安裝在基礎上，基礎應有足夠的剛度和強度，以支承振動篩的全部動負荷和靜負荷。

3、篩箱四角有吊耳，支承底架四角有起吊孔，按圖要求進行吊運，不可直接掛在振動器上吊運整個篩子。

4、保篩箱與料斗、料槽(溜槽)等一類非運動件之間應保持小75mm的間隙。

5、確保彈簧座與篩箱上摩擦阻尼板之間有10mm間隙。

6、減振彈簧按自由高度進行選配，分別使前端或者后端的左右兩側彈簧自由高度盡量相等，誤差不超過5mm。篩箱安裝后，篩面左右保持水平，否則，可在彈簧座與支承件問墊薄鐵片。

使用維護

圓振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或異常聲響，應及時停機檢查，找出原因，排除故障。
